La LED

Qu'est ce qu'une LED ?

---

appelé DEL en français, une LED est une Diode Electroluminescente. Il s’agit d’un composant électronique qui s’illumine lorsqu’un courant électrique la traverse.

Une diode quelle qu’elle soit (lumineuse ou pas), ne laisse passer le courant électrique que dans un sens, sinon elle ne s’allumera pas.

les LEDs sont fragiles et supportes mal les variations de Tension, il faut donc y adjoindre une résistance, mais si la valeur de la résistance est trop grande, la LED ne s'allumera pas, mais au contraire, si la valeur de la résistance n'est pas suffisante, la LED grillera. La valeur des résistances s'exprime en ohm.

Calculer la valeur d'une résistance:

---

pour calculer la valeur de la résistance adéquate qu'il faut utiliser, l'on doit appliquer la loi d'Ohm (U = R x I)

avec U pour la Tension en Volt (V)

R pour la résistance en Ohm (Ω)

et I pour l'Intensité en Ampère (A)

D'où R = U/I

pour définir U, nous devons utiliser la loi LTK (loi des Tensions de Kirchhoff).

La Tension U se compose de la Tension de chaque élément.

la Tension que l’on appelle ici Ualim ou que l’on peut aussi appeler Ugénéral se compose de la Tension de la résistance (UR) et de la Tension de la LED (ULED).

Donc Ualim = UR + ULED

Notre formule de calcul devient donc :

Mais la Tension de la LED, ULED est variable en fonction de la couleur de la LED (voir la Datasheet de la LED).

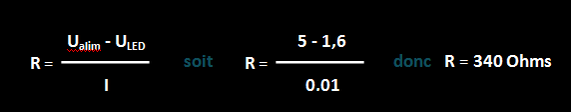

Par exemple : pour une LED rouge, ULED = 1,6 V. Avec une alimentation de 5 V et une Intensité par exemple de 10mA = 0,01 A (Pour qu’une LED fonctionne dans des conditions optimales, les constructeurs préconisent un courant de 20mA = 0,02A maximum), notre formule deviendra :



On appliquera alors une résistance de 340 Ω

 (orange jaune marron)

Quelques exemples

---

par exemple dans le cas d’un montage où avec juste une LED et une résistance, sans aucun autre composant électronique ; l’Arduino génère une Tension de 5V, et une intensité de 10 mA (0,01A), on pourra utiliser les résistances suivantes :

Attention il est préférable de calculer soi-même la résistance en fonction du datasheet de votre LED.

Mais comment connaître l'Intensité et la Tension ?

Eh bien la Tension (U), est défini par la carte Arduino puisqu'elle génère du 5V ou du 3,3V.

Pour l'Intensité (I) l'on sait d'après les constructeurs d'électronique que les LEDs en générale supporte jusqu'à 20 mA. On choisit donc arbitrairement quel serait la résistance si l'Intensité était de 20 mA.

Par sécurité et pour des petits montages je préfères partir sur la base de 10 mA. D'où les résultats ci-dessus.
